Qual è esattamente la funzione di una valvola direzionale pneumatica? Una lettura obbligata per i principianti!

Nelle moderne apparecchiature meccaniche, vari componenti pneumatici come cilindri, pinze e attuatori funzionano senza problemi. Sebbene apparentemente semplice, l’elemento veramente cruciale alla base di questo funzionamento regolare è spesso trascurato valvola direzionale pneumatica . Per i principianti dei sistemi pneumatici, la struttura, la funzione e il ruolo della valvola direzionale spesso sembrano complessi: perché una valvola così piccola emette un costante "clic" all'avvio dell'attrezzatura? Perché il cilindro si estende e si ritrae interamente in base a questo componente?

La funzione essenziale di a valvola direzionale pneumatica consiste nel dirigere il flusso di aria compressa, determinando in quale camera l'aria entra e da quale esce, controllando così la direzione del movimento dell'attuatore. Senza una valvola direzionale, l'aria non può essere distribuita in modo sistematico, il cilindro perde la sua capacità di estendersi e ritrarsi e il funzionamento dell'intera attrezzatura diventa impossibile. Il ruolo della valvola direzionale pneumatica nell'attrezzatura è molto più importante di quanto molti immaginino. Esso non solo fa “muovere” l'attuatore ma svolge anche la funzione di schedulare la logica dell'azione. Ad esempio, in una macchina confezionatrice automatica, azioni quali alimentazione, sigillatura, pressatura e restituzione devono essere eseguite in una sequenza predeterminata. Il cambio di direzione ad ogni passo si basa su una valvola direzionale che risponde ad un segnale. Quando il PLC emette un segnale elettrico, l'elettromagnete si attiva, il nucleo della valvola si muove, il percorso dell'aria cambia e il cilindro inizia a muoversi. Una volta completata l'azione, arriva un altro segnale, la valvola commuta nuovamente e l'azione procede alla fase successiva. L'intero processo sembra semplice, ma in realtà ogni passaggio è coordinato dalla valvola direzionale per garantire che l'apparecchiatura funzioni secondo un ritmo logico.

Oltre a determinare la direzione del movimento dell'attuatore, le valvole direzionali pneumatiche sono anche responsabili della sicurezza e della stabilità del sistema. Nelle applicazioni industriali, le apparecchiature devono rimanere spente in modo sicuro in condizioni anomale come improvvise interruzioni di corrente, arresti di emergenza e fluttuazioni di pressione. Una valvola direzionale ripristinabile può tornare automaticamente alla sua posizione iniziale, riportando il cilindro in una posizione sicura e prevenendo problemi pericolosi come la caduta improvvisa del braccio robotico, lesioni incontrollate della pinza o una rapida collisione della slitta. Soprattutto in scenari che richiedono un posizionamento specifico, come il bloccaggio di pezzi, il mantenimento della pressione o la messa in pausa del funzionamento, una valvola 5/3 con funzione di posizione centrale può mantenere il cilindro in uno stato di "sigillatura centrale", "perdita del centro" o "pressione centrale", ottenendo un arresto preciso o prevenendo l'accumulo di pressione residua. Si può dire che la valvola di controllo direzionale non solo controlla l'azione ma agisce anche come custode del funzionamento dell'intero sistema.

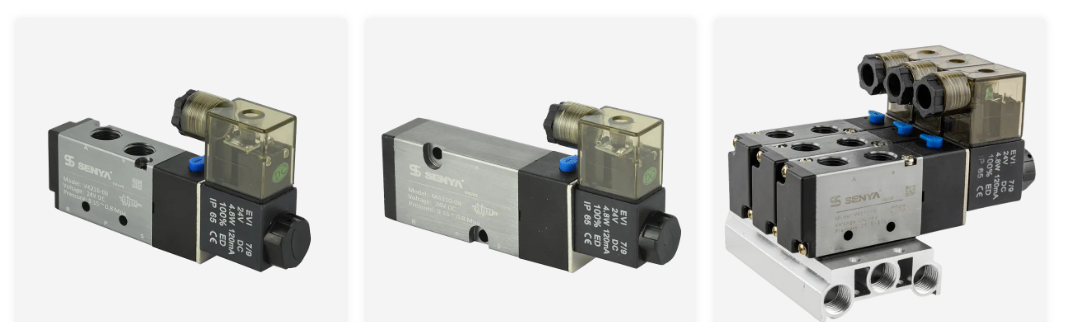

Nelle applicazioni pratiche, esistono molti tipi di valvole di controllo direzionale, con strutture diverse che determinano diversi scenari di utilizzo e caratteristiche funzionali. I termini "valvola 3/2", "valvola 5/2" e "valvola 5/3", che spesso i principianti sentono, in realtà si riferiscono al numero di passaggi e alle posizioni della valvola. Le valvole 3/2 sono comunemente utilizzate nei cilindri a semplice effetto o nei circuiti di soffiaggio dell'aria, con una struttura semplice e un'azione chiara; Le valvole 5/2 sono la scelta più comune nelle apparecchiature industriali, utilizzate per il movimento alternativo di quasi tutti i cilindri a doppio effetto; mentre le valvole 5/3 sono adatte per meccanismi che richiedono un posizionamento preciso e il mantenimento della pressione, come il posizionamento del robot e la forza di mantenimento nei processi di pressatura. Anche se i numeri possono sembrare complessi, una volta compreso il significato dei passaggi e delle posizioni, i principianti possono coglierne rapidamente la logica di funzionamento.

Pur essendo di piccole dimensioni, la valvola direzionale pneumatica è l'anima dell'intero sistema pneumatico. Determina la direzione del flusso d'aria, la logica dell'azione, la strategia di sicurezza e la stabilità del sistema, rendendolo il componente più "comandante" nel circuito pneumatico.
