IngleseCos'è un Elettrovalvola a 2/2 vie
A Elettrovalvola a 2 vie , comunemente scritto come a Elettrovalvola 2/2 , è una valvola ad azionamento elettrico con due vie e due posizioni di lavoro. Queo la bobina riceve un segnale elettrico, lo stantuffo interno cambia posizione e il percorso del flusso tra la porta di ingresso e quella di uscita si apre o si chiude. In termini pratici, un'elettrovalvola a 2/2 vie funziona come un interruttore di accensione e spegnimento per il liquido o il gas che si muove attraverso una tubazione.
Il nome stesso spiega la funzione. Il primo numero in "2/2" si riferisce al numero di porte sul corpo della valvola, mentre il secondo numero si riferisce al numero di posizioni di lavoro che può assumere lo stantuffo interno. Un'elettrovalvola a 2/2 vie ha quindi esattamente una porta di ingresso, una porta di uscita e due stati: aperta o chiusa. Questo è diverso da una valvola 3/2 o 5/2, che instrada il flusso tra più percorsi anziché semplicemente avviarlo o arrestarlo.
| Caratteristica | Valore tipico |
|---|---|
| Conteggio delle porte | 2 porte (1 ingresso, 1 uscita) |
| Posizioni di lavoro | 2 (aperto e chiuso) |
| Metodo di attuazione | Bobina elettromagnetica e stantuffo |
| Opzioni di stato predefinite | Normalmente chiuso o normalmente aperto |
| Mezzi comuni | Acqua, aria compressa, prodotti chimici delicati, vapore |
Come funziona un'elettrovalvola a 2/2 vie
Il principio di funzionamento di un'elettrovalvola a 2/2 vie si basa sull'elettromagnetismo. Una bobina di rame avvolge un tubo che ospita uno stantuffo mobile, chiamato anche armatura. Quando la corrente scorre attraverso la bobina, crea un campo magnetico che allontana lo stantuffo dalla sua posizione di riposo. Una molla di ritorno spinge indietro lo stantuffo una volta che la corrente si ferma. Questo semplice movimento avanti e indietro è ciò che apre e chiude l'orifizio all'interno del corpo della valvola.
Struttura isometrica semplificata di un'elettrovalvola a 2/2 vie, che mostra il connettore, la bobina, lo stantuffo e la molla, il corpo della valvola e le due porte
Ciclo operativo di un'elettrovalvola a 2/2 vie normalmente chiusa
- L'alimentazione viene applicata ai terminali della bobina tramite il connettore elettrico.
- La bobina genera un campo magnetico attorno allo stantuffo e al tubo dell'armatura.
- Il campo magnetico tira lo stantuffo verso l'alto, comprimendo la molla di ritorno.
- La sede dell'orifizio è scoperta e il fluido si sposta dalla porta di ingresso alla porta di uscita.
- Una volta interrotta l'alimentazione, la molla spinge nuovamente lo stantuffo verso il basso e l'orifizio si chiude nuovamente.
Ciclo operativo di un'elettrovalvola a 2/2 vie normalmente aperta
Un'elettrovalvola a 2/2 vie normalmente aperta funziona nella sequenza opposta. L'orifizio rimane aperto mentre la bobina è diseccitata, consentendo al fluido di fluire liberamente. Una volta alimentata la bobina, lo stantuffo si sposta per sigillare l'orifizio e il flusso si arresta. Questa configurazione viene scelta per le linee che devono rimanere aperte in condizioni di normale funzionamento e spegnersi solo quando viene attivato uno specifico segnale di controllo.
Componentei principali di un'elettrovalvola a 2/2 vie
Ogni elettrovalvola a 2/2 vie, indipendentemente dal materiale del corpo o dalla tensione nominale, è costruita con un insieme simile di parti interne. Comprendere ogni parte rende più semplice leggere una scheda tecnica o spiegare un guasto a un fornitore.
| Component | Funzione |
|---|---|
| Bobina (elettromagnete) | Genera il campo magnetico una volta applicata la corrente elettrica |
| Stantuffo o armatura | Si muove all'interno del tubo della bobina per aprire o chiudere l'orifizio |
| Ritorno a molla | Riporta lo stantuffo nella posizione predefinita quando viene interrotta l'alimentazione |
| Corpo valvola | Ospita le parti interne e si collega alla tubazione attraverso le porte di ingresso e di uscita |
| Sede o orifizio | La superficie di tenuta che controlla se il percorso del flusso è aperto o bloccato |
| Membrana (tipi pilotati) | Utilizza la pressione della linea per favorire lo spostamento di un orifizio più grande con una bobina più piccola |
| Alloggiamento bobina e connettore | Interfaccia elettrica e protezione contro polvere e umidità |
Elettrovalvole 2/2 normalmente chiuse e normalmente aperte
Un'elettrovalvola a 2/2 vie viene generalmente offerta in uno dei due stati predefiniti. La scelta di quella corretta dipende da cosa dovrebbe accadere alla linea di processo se l'energia elettrica viene interrotta.
| Attributo | Normalmente chiuso (NC) | Normalmente aperto (NO) |
|---|---|---|
| Stato senza potere | Chiuso, nessun flusso | Aperto, il flusso passa |
| Stato quando energizzato | Aperto, il flusso passa | Chiuso, nessun flusso |
| Caso d'uso tipico | Intercettazione fornitura idrica, zone di irrigazione, linee di arresto di sicurezza | Linee di sfiato, circuiti di raffreddamento che devono rimanere in funzione durante una perdita di potenza |
Nella maggior parte delle installazioni di controllo dei fluidi, a elettrovalvola a 2/2 vie normalmente chiusa è la scelta predefinita perché mantiene la linea sigillata in caso di interruzione dell'energia elettrica, riducendo il rischio di scariche incontrollate. Le valvole normalmente aperte sono riservate al gruppo più ristretto di applicazioni in cui un segnale interrotto non dovrebbe arrestare il flusso.
Elettrovalvole 2/2 ad azione diretta vs. pilotate
Oltre alla distinzione normalmente chiusa e normalmente aperta, un'elettrovalvola a 2/2 vie può anche essere costruita con un modello ad azione diretta o con un modello ad azionamento pilotato. La differenza sta nel modo in cui viene generata la forza necessaria per aprire l'orifizio.
Una valvola ad azione diretta si basa solo sulla forza magnetica della bobina per spostare lo stantuffo, quindi può aprirsi da un differenziale di pressione pari a zero. Ciò lo rende adatto per orifizi di piccole dimensioni, in genere fino a circa 15-20 millimetri, e per applicazioni in cui la linea può trovarsi a pressione atmosferica. Una valvola pilotata utilizza la pressione di linea stessa per aiutare a sollevare un diaframma o un pistone, che consente a una bobina relativamente piccola di controllare un orifizio molto più grande. I progetti pilotati di solito richiedono una differenza minima di pressione tra l'ingresso e l'uscita, spesso nell'intervallo tra circa 0,5 e 1 bar, prima di potersi aprire in modo affidabile.
Confronto relativo tra elettrovalvole a 2/2 vie ad azione diretta e pilotate in base a cinque fattori pratici, con punteggio su una semplice scala da 1 a 5 a scopo illustrativo
Elettrovalvole a 2/2 vie, 3/2 vie e 5/2 vie
Persone che cercano a Elettrovalvola a 2 vie a volte si incontrano anche valvole 3/2 e 5/2, il che può creare confusione poiché tutte e tre condividono lo stesso principio di funzionamento della bobina e dello stantuffo. La differenza sta nel numero di porte e percorsi di flusso controllati da ciascun progetto.
| Configurazione | Porti | Posizioni | Uso comune |
|---|---|---|---|
| 2/2 vie | 2 | 2 | Semplice accensione e spegnimento delle linee di acqua, aria o gas |
| 3/2 vie | 3 | 2 | Controllo di cilindri pneumatici a semplice effetto |
| 5/2 modo | 5 | 2 | Controllo di cilindri pneumatici a doppio effetto |
A Elettrovalvola 2/2 rimane la scelta più comune ogni volta che l'obiettivo è semplicemente avviare o interrompere un flusso, piuttosto che indirizzarlo verso destinazioni diverse, motivo per cui è così ampiamente utilizzato per l'acqua, l'irrigazione e le funzioni generali di intercettazione dei fluidi.
Materiali comuni del corpo valvola
Il materiale del corpo di un'elettrovalvola a 2/2 vie determina la sua resistenza al fluido che la attraversa e le sue prestazioni a diverse temperature. Quattro materiali coprono la maggior parte delle applicazioni industriali e idriche.
Punteggio approssimativo di resistenza alla corrosione relativa in base al materiale del corpo valvola su una scala da 1 a 10, solo per confronto generale

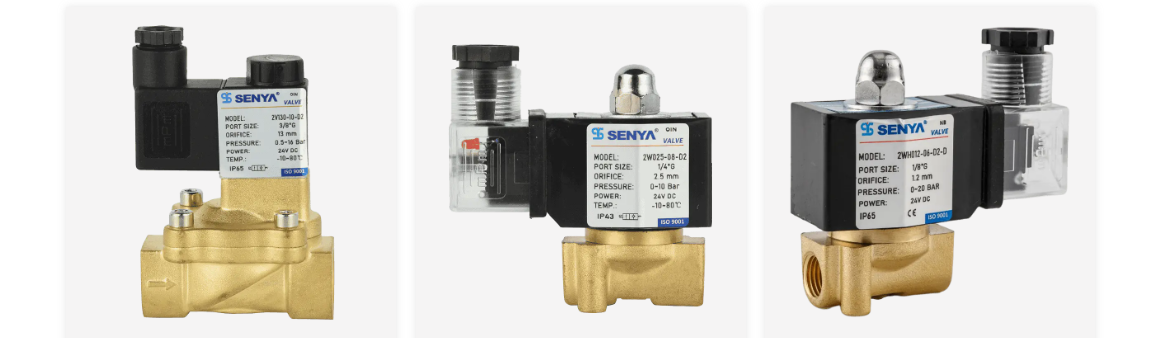

Corpi elettrovalvola in ottone
L'ottone è il materiale standard per uso generale per un'elettrovalvola a 2 vie che gestisce aria compressa, acqua e olio leggero. Offre un ragionevole equilibrio tra resistenza alla corrosione e resistenza meccanica, motivo per cui a fornitore di elettrovalvole in ottone di solito lo elenca come opzione predefinita per l'irrigazione, le linee aeree industriali generali e le funzioni di base di chiusura dell'acqua.
Corpi elettrovalvola in acciaio inossidabile
Qualità come l'acciaio inossidabile 304 e 316 resistono ai fluidi corrosivi o ad elevata purezza molto meglio dell'ottone. A elettrovalvola acqua in acciaio inox viene spesso scelto per acqua di mare, salamoia, prodotti chimici per la pulizia, linee di lavorazione alimentare e apparecchiature di sterilizzazione medica dove la corrosione o la contaminazione superficiale non possono essere tollerate.
Corpi di elettrovalvole in plastica tecnica
Materiali come PA, PVC e POM sono leggeri e resistono bene a molti prodotti chimici delicati. A elettrovalvola acqua in plastica è comune nell'irrigazione a goccia agricola, nelle aree di lavaggio dei veicoli e in altre linee idriche attente al budget, sebbene la sua temperatura massima di esercizio sia inferiore rispetto alle alternative metalliche.
Corpi elettrovalvola in ghisa
I corpi in ghisa vengono utilizzati su porte di dimensioni maggiori per servizi con aria e vapore dove la resistenza meccanica conta più del peso. Sono meno adatti agli ambienti esterni umidi a meno che la finitura superficiale non sia ben mantenuta, poiché la ghisa non trattata è più soggetta alla ruggine superficiale rispetto all'ottone o all'acciaio inossidabile.
Opzioni di tensione e bobina
La bobina di un'elettrovalvola a 2/2 vie può essere avvolta per diverse tensioni standard e la scelta giusta dipende solitamente dalla fonte di alimentazione già disponibile nel luogo di installazione.
- 12 V CC le bobine sono comuni per i controller di irrigazione a goccia alimentati a energia solare e per le apparecchiature portatili alimentate a batteria. Gli acquirenti che costruiscono pattini per l'irrigazione solare o fuori rete spesso cercano un Fornitore di elettrovalvole acqua 12v che può soddisfare questo requisito di bassa tensione.
- 24 V CC Le bobine rappresentano la scelta standard per il controllo PLC e delle linee di produzione automatizzate, poiché la maggior parte dei pannelli di controllo industriali emettono già segnali a 24 V CC. A Produttore di elettrovalvole 24 V CC di solito lo offre come configurazione predefinita per i progetti di automazione.
- 110 V o 220 V CA le bobine rimangono comuni negli impianti fissi municipali, agricoli e di servizi edilizi collegati direttamente alla rete elettrica senza un trasformatore di controllo separato.
| Voltaggio | Assorbimento di potenza tipico | Impostazione tipica |
|---|---|---|
| 12 V CC | Da 4 a 6 watt | Sistemi di irrigazione solari e portatili |
| 24 V CC | Da 5 a 8 watt | Automazione industriale e controllo PLC |
| 220 V CA | Da 8 a 12 watt | Edilizia fissa e impianti comunali |
Capacità di flusso e dimensione dell'orifizio
La capacità di flusso di un'elettrovalvola a 2/2 vie viene solitamente descritta utilizzando un coefficiente di flusso, spesso etichettato con Kv o Cv a seconda della regione. Questo numero descrive la quantità di fluido che può passare attraverso la valvola aperta per una determinata caduta di pressione. Un diametro dell'orifizio maggiore generalmente supporta un coefficiente di flusso più elevato, ma richiede anche una bobina più grande o un design pilotato per generare una forza sufficiente per aprirlo.
Valori approssimativi del coefficiente di flusso rispetto al diametro dell'orifizio, mostrati a scopo illustrativo poiché le prestazioni effettive variano in base al progetto
Applicazioni tipiche delle elettrovalvole a 2/2 vie
Poiché un'elettrovalvola a 2/2 vie è facile da controllare da un semplice segnale digitale, è presente in un'ampia gamma di settori che necessitano di un'interruzione del flusso affidabile e non presidiata.
Distribuzione approssimativa delle applicazioni di uso finale comuni per le elettrovalvole a 2/2 vie nei progetti di controllo dei fluidi
Oltre alle categorie sopra indicate, le elettrovalvole a 2/2 vie compaiono anche nelle linee di produzione automatizzate, nelle macchine agricole e negli skid per il riscaldamento solare, ovunque sia necessario un semplice segnale elettrico per avviare o arrestare un percorso di fluido senza intervento manuale.
Come selezionare l'elettrovalvola a 2/2 vie giusta
La scelta di un'elettrovalvola a 2/2 vie adatta per un progetto si riduce a far corrispondere le specifiche della valvola alle effettive condizioni operative della linea. I fattori seguenti coprono la maggior parte delle decisioni di selezione.
- Confermare il tipo di fluido e la sua compatibilità con la guarnizione e il materiale del corpo.
- Controllare la pressione di esercizio e l'intervallo di temperatura della linea rispetto ai valori nominali della valvola.
- Abbinare l'alimentazione disponibile, ad esempio 12 V CC, 24 V CC o tensione di rete CA.
- Confermare la dimensione della porta e il tipo di thread di connessione utilizzati sulla pipeline esistente.
- Selezionare un grado di protezione, ad esempio IP43, IP65 o IP68, in base all'ambiente di installazione.
- Decidi il materiale del corpo, scegliendo tra ottone, acciaio inossidabile, plastica tecnica o ghisa.
- Confrontare la dimensione dell'orifizio e il coefficiente di flusso con la portata richiesta.
- Decidere se la linea necessita di uno stato predefinito normalmente chiuso o normalmente aperto.
- Scegli l'azione diretta per orifizi piccoli e differenziali di bassa pressione oppure l'azionamento pilotato per orifizi più grandi.
Suggerimenti per l'installazione e la manutenzione
Un'elettrovalvola a 2/2 vie è un dispositivo relativamente semplice, ma alcune abitudini di installazione fanno una notevole differenza in termini di prestazioni a lungo termine.
- Montare la valvola con l'alloggiamento della bobina in posizione verticale dove la scheda tecnica consiglia questo orientamento, poiché alcuni modelli di bobina sono sensibili alla posizione.
- Installare un filtraggio a monte per tenere i detriti lontani dall'orifizio e dalla sede, che è una delle cause più comuni di perdite.
- Mantenere la tensione di alimentazione entro circa il 10% in più o in meno della tensione nominale della bobina per evitare un accumulo di calore eccessivo.
- Ciclo valvole che rimangono inattive per lunghi periodi secondo un programma regolare per evitare che la sede o lo stantuffo si incastrino.
- Controllare periodicamente la temperatura superficiale della bobina, poiché una bobina che diventa insolitamente calda può indicare un problema di cablaggio o di ciclo di lavoro.
- Sigillare adeguatamente il pressacavo su installazioni esterne o soggette a lavaggio con grado di protezione IP65 o IP68 per mantenere l'umidità lontana dal connettore.
Collaborazione con un produttore esperto di elettrovalvole a 2/2 vie
SENYA ha sede in Cina Produttore di elettrovalvole a 2/2 vie and produttore di elettrovalvole acqua opera sotto Ningbo SENYA Pneumatic Technology Co., Ltd dal 1994. L'azienda si concentra su valvole, cilindri e relativi componenti pneumatici, producendo più di 2.000.000 di set di componenti all'anno da una base di produzione su larga scala che combina lavorazione di precisione con test digitali automatizzati.
SENYA offre elettrovalvole a 2/2 vie per tutta la gamma di materiali trattata in precedenza in questo articolo, funzionando come un fornitore di elettrovalvole in ottone per le linee di servizio generali e fornire opzioni per a elettrovalvola acqua in acciaio inox o a elettrovalvola acqua in plastica a seconda dei media e del budget del progetto. Dal punto di vista elettrico, l'azienda supporta i requisiti comuni delle bobine come a Fornitore di elettrovalvole acqua 12v per sistemi solari e portatili e come a Produttore di elettrovalvole 24 V CC per linee di automazione controllate da PLC.
Per ambienti di lavoro difficili, le valvole SENYA sono disponibili con livelli di protezione IP43, IP65 e IP68 e possono coprire un intervallo di temperature da circa -20°C a 200°C (da -4°F a 392°F) insieme a un intervallo di pressione da un micro vuoto fino a 200 bar (4351 psi). I prodotti vengono esportati in più di 30 paesi, tra cui Stati Uniti, Turchia, Spagna, Italia, Gran Bretagna, Corea del Sud, Australia e Messico, e vengono utilizzati nell'autolavaggio, nella sterilizzazione medica, nelle linee di produzione automatizzate, nell'estrazione mineraria, nella rimozione della polvere, nelle fontane musicali, nell'irrigazione agricola, nei progetti solari, nelle macchine agricole e nella trasformazione alimentare. Con il supporto tecnico al progetto e la risposta post-vendita disponibile 24 ore su 24, SENYA collabora con i clienti per abbinare una soluzione di controllo dei fluidi al mezzo, alla temperatura e alla pressione specifici di ciascun progetto.
Domande frequenti
| Q1: A cosa serve un'elettrovalvola Un'elettrovalvola viene utilizzata per avviare, arrestare o dirigere il flusso di un liquido o di un gas all'interno di una tubazione utilizzando un segnale elettrico anziché una maniglia manuale, che consente di controllare automaticamente il flusso tramite un timer, un sensore o un pannello di controllo. | Q2: Come funziona un'elettrovalvola dell'acqua Un'elettrovalvola dell'acqua funziona tramite una bobina elettromagnetica che muove un pistone interno. Quando la bobina è energizzata, lo stantuffo si sposta e apre o chiude il percorso del flusso, lasciando passare l'acqua o bloccandola. |
| Q3: Cos'è un'elettrovalvola a 2/2 vie Un'elettrovalvola a 2/2 vie è una valvola con due porte e due posizioni, ovvero ha un ingresso e un'uscita e può essere solo completamente aperta o completamente chiusa ed è costruita con un design normalmente aperto o normalmente chiuso. | Q4: Quali sono i diversi tipi di elettrovalvole Le elettrovalvole sono comunemente raggruppate in tipi normalmente chiusi, normalmente aperti, ad azione diretta e ad azionamento pilotato e possono anche essere classificate in base al numero di porte come configurazioni 2/2, 3/2 e 5/2. |
| Q5: Qual è la differenza tra un'elettrovalvola a 2/2 e 3/2 vie Un'elettrovalvola a 2/2 vie ha due porte e apre o chiude semplicemente un singolo percorso del flusso, mentre un'elettrovalvola a 3/2 vie ha tre porte e viene utilizzata per commutare il flusso tra due percorsi diversi o per controllare un cilindro a semplice effetto. | Q6: Un'elettrovalvola a 2/2 vie può funzionare con alimentazione a 12 V o 24 V Sì, un'elettrovalvola a 2/2 vie è comunemente disponibile con bobine da 12 V CC per sistemi solari e portatili e con bobine da 24 V CC per linee di produzione controllate da PLC e automazione, oltre alle opzioni di tensione CA standard. |
