IngleseElettrovalvole a 2 vie, a 3 vie e a 5 vie: la differenza fondamentale
La differenza fondamentale tra queste tre configurazioni risiede nel numero di porte e nel controllo della direzione del flusso. A Elettrovalvola a 2 vie ha due porte e apre o chiude semplicemente un singolo percorso del flusso, un'elettrovalvola a 3 vie aggiunge una terza porta alla pressione di scarico e pilota i dispositivi a semplice effetto, mentre un'elettrovalvola a 5 vie utilizza cinque porte per dirigere l'aria in due direzioni, rendendola la scelta standard per i cilindri a doppio effetto. La selezione della corretta configurazione della valvola influisce direttamente sull'architettura del sistema, sul consumo energetico e sulla longevità operativa , motivo per cui la corrispondenza del numero di porte con l'applicazione è più importante di quanto la maggior parte degli acquirenti si aspetti inizialmente.
Le moderne linee di produzione richiedono sempre più una risposta di attuazione rapida, con molti sistemi che ora si aspettano tempi di risposta compresi tra 15 e 30 millisecondi. L'implementazione di una configurazione errata della valvola, ad esempio l'installazione di un'unità a 3 vie di capacità inferiore dove è effettivamente necessaria una valvola a 5 vie, può portare a un'attuazione lenta del cilindro e a una riduzione misurabile della portata. Comprendere il funzionamento di ciascuna configurazione rende molto più semplice evitare questo tipo di discrepanza durante la progettazione del sistema o la pianificazione della sostituzione.
Come funziona un'elettrovalvola
Un'elettrovalvola utilizza una bobina elettromagnetica per muovere uno stantuffo interno o un diaframma, che apre o chiude il percorso del flusso all'interno del corpo della valvola. Quando la bobina è energizzata, il campo magnetico tira lo stantuffo e sposta la valvola nella sua posizione di flusso aperto o alternato e, quando viene rimossa l'alimentazione, una molla in genere riporta la valvola al suo stato di riposo predefinito. Questo meccanismo di base rimane lo stesso sia per le valvole dell'aria pneumatiche che per le elettrovalvole dell'acqua, sebbene i materiali bagnati e il design della guarnizione differiscano a seconda che il mezzo sia aria compressa o acqua.
Normalmente aperto vs Normalmente chiuso
La maggior parte delle elettrovalvole sono costruite come normalmente chiuse, che rimangono chiuse fino all'eccitazione, o normalmente aperte, che rimangono aperte fino all'eccitazione. Questa distinzione è importante per la progettazione della sicurezza e del processo, poiché una valvola normalmente chiusa viene spesso scelta per applicazioni in cui il flusso dovrebbe arrestarsi automaticamente in caso di interruzione di corrente, mentre una valvola normalmente aperta è adatta a processi in cui il flusso continuo è lo stato predefinito più sicuro.

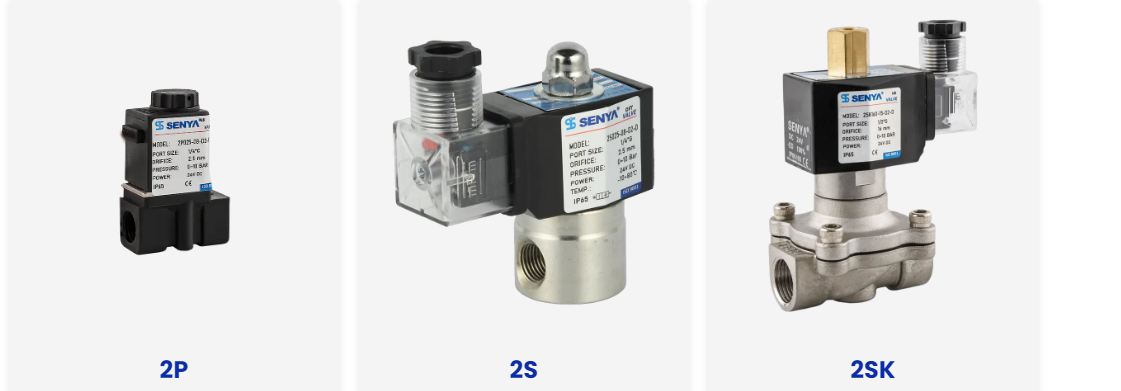

Spiegazione dell'elettrovalvola a 2 vie
Un'elettrovalvola a 2 vie, spesso etichettata come elettrovalvola a 2/2 vie per indicare due porte e due posizioni di lavoro, funziona come un semplice meccanismo di accensione e spegnimento. Il flusso passa direttamente attraverso la valvola oppure è completamente bloccato, senza una terza porta per lo scarico o il cambio di direzione. Questa semplicità rende l'elettrovalvola a 2/2 vie la scelta più comune laddove un sistema necessita solo di avviare o arrestare un singolo percorso del flusso.
- Linee dell'acqua di raffreddamento che devono avviare o arrestare il flusso verso uno scambiatore di calore o una camicia
- Circuiti di irrigazione e di irrigazione del paesaggio che controllano un'unica linea di alimentazione
- Sistemi di erogazione di fluidi di base in alimenti, bevande o apparecchiature di lavaggio
- Funzioni di riempimento e scarico su serbatoi e piccoli serbatoi
Poiché un'elettrovalvola dell'acqua funziona spesso in una configurazione a 2 vie, questo tipo di valvola appare in lavatrici, dispositivi di raffreddamento, irrigazione agricola e punti di controllo generali della fornitura idrica dove una semplice chiusura è l'unica funzione richiesta.
Spiegazione dell'elettrovalvola a 3 vie
Un'elettrovalvola a 3 vie introduce una terza porta dedicata allo scarico della pressione, che consente alla valvola sia di fornire che di rilasciare aria da un dispositivo collegato. Questa struttura rende la valvola a 3 vie lo standard del settore per il pilotaggio di valvole di processo più grandi o per l'azionamento di cilindri pneumatici a semplice effetto, in cui il cilindro si estende sotto la pressione dell'aria e ritorna utilizzando una molla anziché l'aria compressa su entrambi i lati.
| Usa punto | Funzione |
|---|---|
| Operazione pilota | Attiva valvole di processo a membrana o pistone più grandi |
| Cilindri a semplice effetto | Fornisce aria per l'estensione consentendo allo stesso tempo lo scarico con ritorno a molla |
| Commutazione del vuoto | Alterna tra la generazione e il rilascio del vuoto |
Spiegazione dell'elettrovalvola a 5 vie
Un'elettrovalvola a 5 vie è progettata per un'azionamento pneumatico più complesso, utilizzando cinque porte per dirigere l'aria compressa su entrambi i lati di un cilindro a doppio effetto scaricando contemporaneamente il lato opposto. Questo controllo a doppia direzione è ciò che consente al cilindro di estendersi e ritrarsi sotto l'azione dell'aria compressa anziché fare affidamento su una molla per la corsa di ritorno.
Dove vengono generalmente utilizzate le valvole a 5 vie
- Attrezzature per l'imballaggio che richiedono cicli di spinta e retrazione precisi
- Sistemi di stoccaggio automatizzati con movimenti ripetuti di prelievo e posizionamento
- Piattaforme di mobilità robotica che necessitano di attuazione coordinata in doppia direzione
- Attrezzature per linee di produzione che devono scorrere rapidamente in entrambe le direzioni
L'installazione di una valvola a 3 vie di capacità inferiore in una posizione progettata per un'unità a 5 vie può ridurre la produttività di circa il 10-20% , poiché il cilindro perde la corsa di ritorno motorizzata e si affida invece a un ciclo a molla più lento che non è mai stato concepito per sostenere l'intero carico di lavoro.
Confronto del tempo di risposta e del conteggio delle porte
Osservare il numero di porte insieme al tempo di risposta tipico dell'attuazione aiuta a illustrare perché ciascuna configurazione si adatta a una diversa categoria di attività.
Figura 1: Confronto del numero di porte tra le configurazioni di elettrovalvole comuni
Figura 2: Schema illustrativo della velocità del ciclo che confronta il ritorno motorizzato a doppia direzione con il ritorno a molla
Rischi applicativi derivanti dalla scelta della valvola sbagliata
Il disallineamento della configurazione della valvola con l'applicazione reale introduce rischi operativi e commerciali che spesso si manifestano ben dopo l'installazione. Il dimensionamento errato della porta o la gestione inadeguata dello scarico spesso determinano una contropressione eccessiva, che accelera l'usura della guarnizione e aumenta il rischio di trafilamento nel tempo. Per i produttori di grandi volumi, mantenere il tasso di guasto delle valvole al di sotto della soglia comune dello 0,1% dipende in larga misura dalla selezione della configurazione corretta fin dall’inizio piuttosto che dalla correzione successiva tramite una manutenzione di emergenza.
Figura 3: Classifica illustrativa delle conseguenze comunemente legate alla selezione di valvole non corrispondenti
Considerazioni sull'elettrovalvola dell'acqua
Un'elettrovalvola per acqua condivide lo stesso principio di funzionamento elettromagnetico di una valvola per aria ma è costruita con materiali e guarnizioni adatti al contatto costante con l'acqua, compresi corpi e diaframmi resistenti alla corrosione progettati per gestire il contenuto minerale e le fluttuazioni di pressione senza usura prematura. Queste valvole sono presenti su lavatrici, dispositivi di raffreddamento, irrigazione agricola, giochi d'acqua paesaggistici e controllo generale della fornitura idrica degli edifici, quasi sempre in una configurazione con elettrovalvola a 2 o 2/2 vie poiché la maggior parte delle attività di controllo dell'acqua richiedono solo una semplice funzione di apertura e chiusura.
La scelta della giusta elettrovalvola per acqua comporta il controllo del campo di pressione di esercizio, delle dimensioni della porta, della filettatura di collegamento e se l'applicazione richiede un funzionamento normalmente aperto o normalmente chiuso, poiché i sistemi idrici spesso hanno requisiti di sicurezza di default diversi rispetto ai circuiti dell'aria compressa.
Come scegliere tra valvole a 2 vie, 3 vie e 5 vie
- Identificare se l'applicazione necessita solo di un semplice controllo del flusso di accensione e spegnimento, che punta verso un'elettrovalvola a 2 vie o 2/2 vie
- Controllare se l'attuatore collegato è a semplice effetto con ritorno a molla, che in genere richiede una valvola a 3 vie
- Verificare se l'attuatore è a doppio effetto e necessita di movimento motorizzato in entrambe le direzioni, il che richiede una valvola a 5 vie
- Abbina il tipo di fluido, scegliendo materiali e guarnizioni adatti all'acqua per un'elettrovalvola dell'acqua rispetto ai materiali pneumatici standard per i circuiti dell'aria
- Confermare il tempo di risposta richiesto rispetto alle specifiche della valvola, in particolare per applicazioni su linee di produzione a ciclo elevato
- Verificare che le dimensioni della porta e il valore nominale della pressione siano allineati con le tubazioni esistenti e la pressione del sistema per evitare problemi di contropressione
Confronto delle prestazioni affiancate
Il confronto delle tre configurazioni attraverso una serie condivisa di misure pratiche evidenzia dove ciascuna opzione si adatta naturalmente meglio.
Figura 4: performance comparativa di cinque misure pratiche su scala relativa
Industrie e applicazioni in tutte le configurazioni di valvole
| Industria | Ruolo tipico della valvola |
|---|---|
| Energia e Petrolchimico | Arresto della linea di processo e controllo pilota |
| Alimentare e Farmaceutico | Dosatura fluidi e controllo linea di lavaggio |
| Linee di produzione automatizzate | Azionamento cilindro a doppio effetto per confezionamento e movimentazione |
| Irrigazione agricola | Controllo del flusso dell'elettrovalvola dell'acqua attraverso le linee di alimentazione |
| Rimozione della polvere e tutela dell'ambiente | Azionamento della valvola a impulsi e controllo del sistema di filtraggio |
Informazioni sulla tecnologia pneumatica Ningbo SENYA

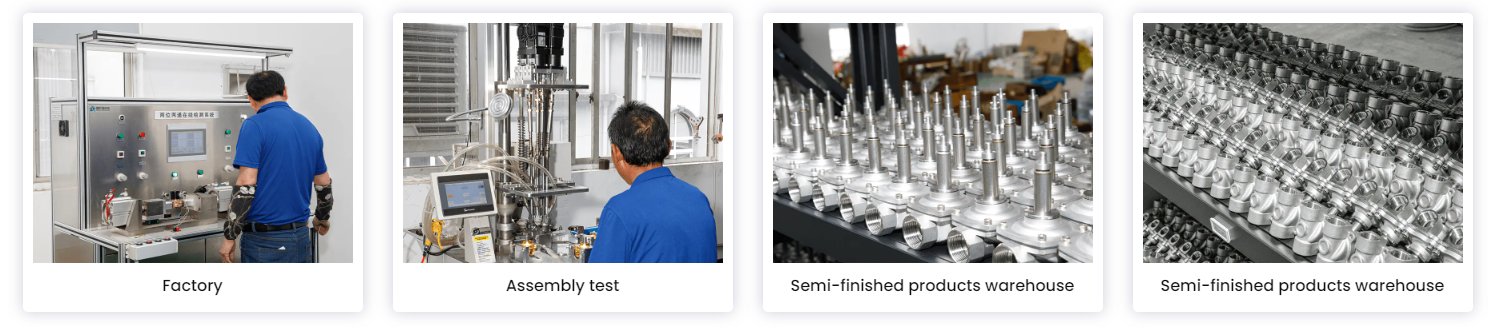

Ningbo SENYA Pneumatic Technology Co., Ltd si concentra sulla produzione di elettrovalvole, cilindri e relativi componenti pneumatici dal 1994, aderendo a un approccio orientato al valore del cliente per lo sviluppo e la produzione del prodotto. L'azienda gestisce una base di lavorazione di macchinari di precisione su larga scala in Cina, integrando un'elaborazione ad alto livello di concentricità con una piattaforma di test digitale automatica per supportare prestazioni costanti del prodotto in ogni ciclo di produzione.
SENYA produce più di 2.000.000 di set di componenti pneumatici all'anno , compresi cilindri e vari tipi di valvole, con prodotti esportati in oltre 30 paesi tra cui Stati Uniti, Turchia, Spagna, Italia, Gran Bretagna, Corea del Sud e Australia. Le applicazioni spaziano dall'autolavaggio, alla sterilizzazione medica, alle linee di produzione automatizzate, all'estrazione mineraria, alla rimozione della polvere, alle fontane musicali, all'irrigazione agricola, ai progetti solari, alle macchine agricole e alla lavorazione alimentare, supportati da un team di sviluppo tecnico in grado di produrre componenti in base ai disegni o ai campioni del cliente.
