Cos'è un adattamento pneumatico a connessione rapida? Un'analisi completa della sua struttura, principio e prestazioni di base

1. Definizione e classificazione di Raccordi pneumatici a connessione rapida

Definizione di base

I raccordi pneumatici a connessione rapida sono un dispositivo che raggiunge una rapida connessione dei tubi dell'aria attraverso un meccanismo di bloccaggio meccanico. Le sue caratteristiche includono:

Nessun strumento richiesto: connessione/disconnessione può essere completato con una mano

Sigillatura istantanea: struttura di tenuta O-ring o cono incorporato per prevenire la perdita di gas

Riutilizzabile: supporta il taglio frequente e lo scollegamento (di solito> 10.000 volte)

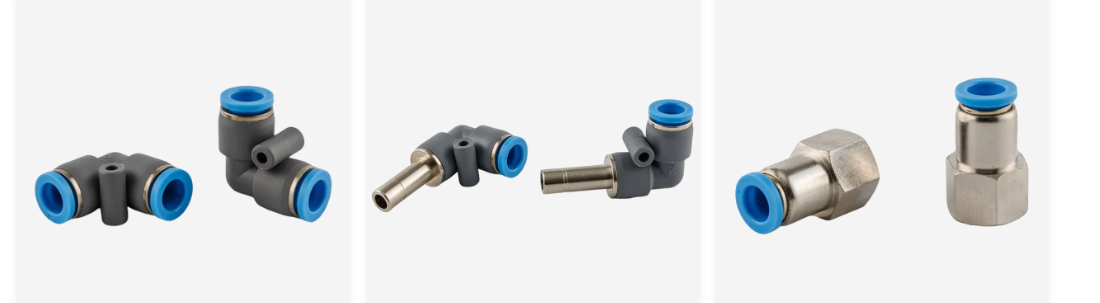

Classificazione principale

Secondo la funzione e la struttura, può essere diviso nei seguenti tipi:

2. Principio strutturale e processo di lavoro

Componenti e funzioni di base

La struttura tipica dei raccordi pneumatici a inserimento rapido include i seguenti componenti:

Meccanismo di serraggio: perle in acciaio inossidabile o artigli a molla, utilizzati per bloccare il tubo dell'aria (la forza di serraggio radiale è di solito> 50n)

Elemento di tenuta: O-ring di gomma di nitrile (NBR) o fluorobber (FKM), con una resistenza alla pressione fino a 1 MPA

Gruppo del corpo della valvola: valvola a molla, che chiude automaticamente la conduttura quando si è disconnesso

Materiale a guscio: PBT (resistenza alla corrosione chimica), ottone (alta resistenza) o acciaio inossidabile (resistenza ad alta temperatura)

Flusso di lavoro (prendendo il tipo di apertura e chiusura a due e gamma come esempio)

Fase di inserzione:

La trachea spinge la ghiera a comprimere la molla e la sfera in acciaio rotola verso l'esterno per far strada

La trachea spinge l'anello di tenuta e spinge la valvola per formare un percorso del flusso d'aria

Stage di bloccaggio:

La galleria viene ripristinata sotto l'azione della molla e la sfera in acciaio è bloccata nella scanalatura della trachea per ottenere una fissazione meccanica

L'o-ring si adatta perfettamente alla parete esterna della trachea per formare un sigillo

Fase di disconnessione:

Tirare all'indietro la ghiera, la sfera in acciaio è separata dalla trachea e la valvola viene automaticamente chiusa sotto la forza di molla

3. A cosa dovresti prestare attenzione quando si utilizzano raccordi pneumatici push-in?

Specifiche di installazione e connessione

• Pretrattamento del tubo dell'aria

Requisiti di taglio:

Utilizzare un taglialette speciale per garantire un taglio liscio (inclinazione <3 °)

Rimuovere le bara (per evitare di graffiare l'O-ring)

Passaggi di pulizia:

Pulisci la parete interna del tubo dell'aria con un panno privo di lanugine immerso in alcol per impedire alle particelle di entrare nel sentiero dell'aria

• Metodo di connessione corretto

Punti chiave per il funzionamento e la manutenzione

• Articoli di ispezione quotidiana

Rilevamento delle perdite: applicare acqua insaponata sull'interfaccia ogni settimana e osservare le bolle (le perdite minori richiedono una sostituzione tempestiva degli O-ring)

Stato della trachea: controlla la trachea per crepe e indurimento ogni mese (la trachea che invecchia deve essere sostituita immediatamente)

• Manutenzione regolare

• Operazioni proibite e avvertimenti di rischio

Comportamenti proibiti

Utilizzare la sovrapressione (superando la pressione nominale causerà esplosione)

Mezzi misti (come giunti di ossigeno erroneamente collegati alle condutture di grasso che causano esplosioni)

Plug e scollegamento sotto pressione (la pressione deve essere rilasciata prima del funzionamento per prevenire l'impatto del flusso d'aria e lesioni)
